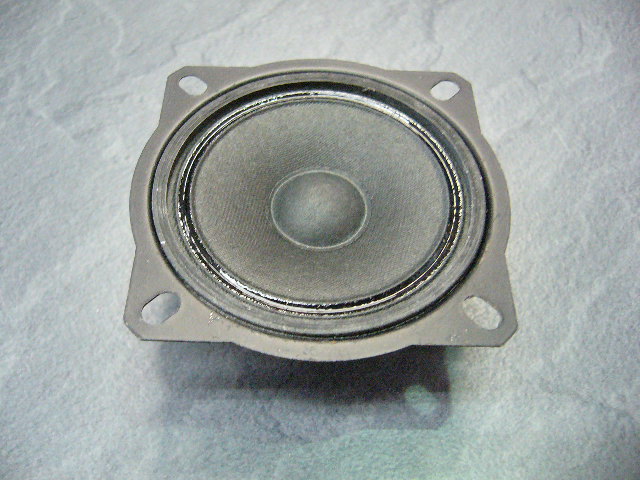

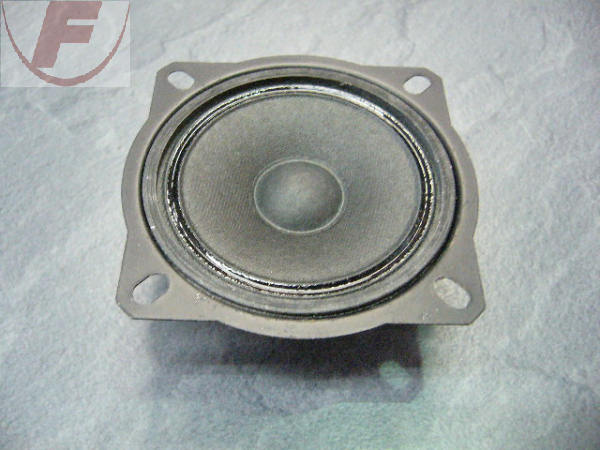

TW 70 - 8 Ohm, Konushochtöner mit spezieller Korbform für den Hochtonbereich ab 5000 Hz. Ausgeglichener Frequenzgang mit spritzigem Hochtonbereich und hoher Belastbarkeit. Durch die rückseitig geschlossene Konstruktion entfällt ein separates Hochtongehäuse. Sehr gut geeignet als Ersatzbestückung für viele HiFi-Fertigboxen.
Technische Daten
Nennbelastbarkeit mit Hochpassfilter
80 W (12 dB/Okt.; 5000 Hz)
40 W (12 dB/Okt.; 3000 Hz)
Musikbelastbarkeit mit Hochpassfilter
100 W (12 dB/Okt.; 5000 Hz)
60 W (12 dB/Okt.; 3000 Hz)
Nennimpedanz Z 8 Ohm
Übertragungsbereich (-10 dB) 800–20000 Hz
Mittlerer Schalldruckpegel 90 dB (1 W/1 m)
Abstrahlwinkel (-6 dB) 82°/4000 Hz
Grenzauslenkung +/-0,5 mm
Resonanzfrequenz fs 1500 Hz
Magnetische Induktion 0,96 T
Magnetischer Fluss 134 µWb
Obere Polplattenhöhe 2,5 mm
Schwingspulendurchmesser 14 mm
Wickelhöhe 2,5 mm
Schallwandöffnung 64 mm
Gewicht netto 0,165 kg
Gleichstromwiderstand Rdc 7,0 Ohm
Mechanischer Q-Faktor Qms 1,26
Elektrischer Q-Faktor Qes 4,21
Gesamt-Q-Faktor Qts 0,97
Effektive Membranfläche Sd 20 cm²
Schwingspuleninduktivität L 0,16 mH
Anschlüsse 4,8 x 0,8 mm (+) 2,8 x 0,8 mm (-)
